中层曝气

MIDDLE-LAYER AERATION

1.精 准曝气机三要素：

1-1变频+PLC+数显精 准控制供气量、溶氧量。

1-2变频+PLC+数显精 准控制污水推、搅气水混合团。

1-3数字伺服+PLC精 准控制气水混合团在同池三维时空转换。

2.中层数控回转喷射推流曝气机如何精 准曝气

1-1中层数控精控双变频气环风机供气和潜水空心轴电机变频喷射溶氧+螺旋桨双能量流3维推送。

1-2回转喷射推流由数字回转精 确区分规划双能量流的三维扩散时空。

1-3 中层数控回转喷射推流曝气机与多种通用曝气系统混合运维，将溶解氧利用率提高10%以上，SVI值提高30%以上，使通用曝气提升为精 准曝气系统。

二、中层曝气定义：

1.中层回转喷射推流曝气机分步定义：

1-1 中层：对于通用污水池5米~9米池底均布曝气头并垂直向上曝气而言，中层曝气是在污水池的中层1.7~4.5米处中层斜置“【潜水空心轴电机+推流螺旋桨+曝气喷嘴】组合”，在喷嘴混合区喷射合成气水混合团，再由推流螺旋桨高速旋转产生的涡旋能量流，倾斜向下推送气水混合团扩散到池底5~9米处。

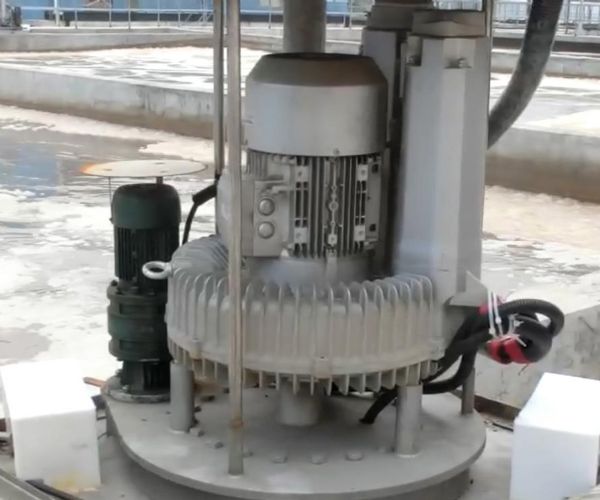

1-2 回转：在曝气机顶部的【气环风机+回转装置】，在水面上带动水下的“【潜水空心轴电机+推流螺旋桨+曝气喷嘴】组合”，在曝气池中层360度回转推送双能量流的时空扩散运动。

1-3 喷射：在曝气机顶部的气环风机提供低压差的压缩空气，通过导气管引入潜水空心轴电机的空心轴后端，穿过空心轴前端喷入高速旋转的喷嘴气水混合区；恒压污水同时通过喷嘴进水孔定量压入喷嘴的气水混合区，在高速旋转喷嘴撕裂与污水粘性剪切力共同作用下，气、水双膜变薄，大量气水混合团连续生成、喷出。

1-4 推流：喷嘴后部的推流螺旋桨在潜水空心轴电机的传动轴高速旋转下，形成斜下螺旋流，裹挟气水混合团同时推送、扩散到指定的时空区域，形成双能量流的三维时空扩散。

2.中层回转喷射推流曝气机分部效能：

2-1 中层：形成污水厂低压气环风机高 效节能；

2-2 回转：形成污水厂同池硝化/反硝化核心功能；

2-3 喷射：开启污水厂三维反向动态曝气先河；

2-4 推流：污水厂双能超远螺旋推送，提高氧利用效率。

3.中层回转喷射推流曝气机总体优势：

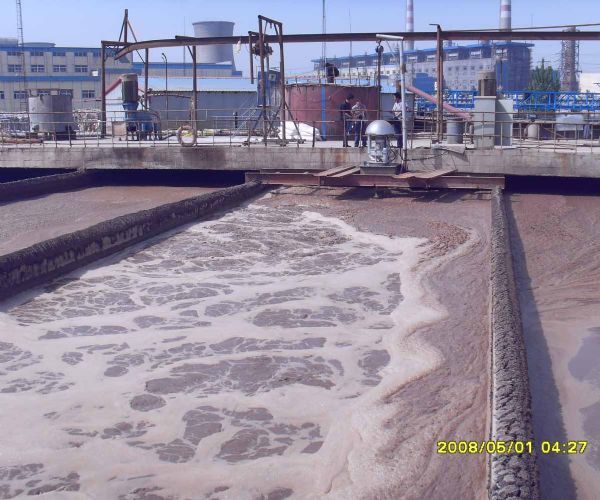

3-1 多曝精 准插混合一，形成同池硝化/反硝化、深度脱氮、除磷、消泡、化泥。

3-2 全过程不停产混装排泥、化泥，提标迅速。

3-3 插混后全过程无污泥膨胀、无化学添加。

3-4 多曝插混，形成老污水厂精 确曝气指标可控，预防进水超标引起的出水超标。
